[Tuto] Prise OBD - démontage - Feinte prise A1


Manolo64

Recommended Posts

Salut à tous,



Si comme moi ( normalement oui vu que c'est dans la partie 159 ) vous avez une 159, eh bien sachez qu'il y a un moyen plutôt simple d'avoir la prise A1 ( Xénon et ABS ) sans l'acheter.



Je remercie Antinomique qui m'a filé l'astuce.



Il suffit de souder un fil qui regroupe les pin 1-7-9-12 !!



Pour savoir lequel est lequel il faut vous fier à cette photo :






Si vous avez un doute, vous regardez à l’intérieur de la prise mâle et dans chaque coin est marqué un numéro ( donc : 1 et 8 pour la barre de pins la plus longue et 9 et 16 pour la barre de pins la plus courte ).



Pour pouvoir souder à l'étain ces 4 pins il va falloir démonter la prise.



La mienne est une que j'ai achetée chez OBDauto ( livraison et prix correct ).



20160121_131011.thumb.jpg.6cf0e39c47255d



Elles sont un poil toutes de la même conception, donc voici la démarche à suivre :



Décoller l'autocollant :



20160121_131037.thumb.jpg.40bd9ff82b7285



20160121_131059.thumb.jpg.f39af42dc34b67



Dévisser les 4 vis :



20160121_131249.thumb.jpg.93095564568400



20160121_131333.thumb.jpg.aed22cc8441c50



Défaire le bout de la prise et débrancher les connecteurs afin d'être tranquille pour souder les pins entre eux :



20160121_131420.thumb.jpg.6fd1b050bc638a



Ensuite je n'ai pas fait les photos du soudage mais comme dit plus haut : c'est le 1, 7, 9 et 12 que vous soudez ensemble !!



Voilà. En espérant que ça serve :mf:





Modifié par Manolo64
Lien vers le commentaire
Partager sur d’autres sites

mais si tu soude les differents "pin" comme dis au dessus, tu pers certaine fonction sur MES non ? car je pence ( et je peu me tromper ) chaque pin a une fonction non ?

Lien vers le commentaire
Partager sur d’autres sites

Salut

Absolument pas, ce sont des pins qui utilisent la Ligne K.

Comme tu ne peux accéder qu'à un seul module à la fois, sa ne créer aucun problème.

C'est plus simple que d'acheter des câbles interfaces de couleur différentes.

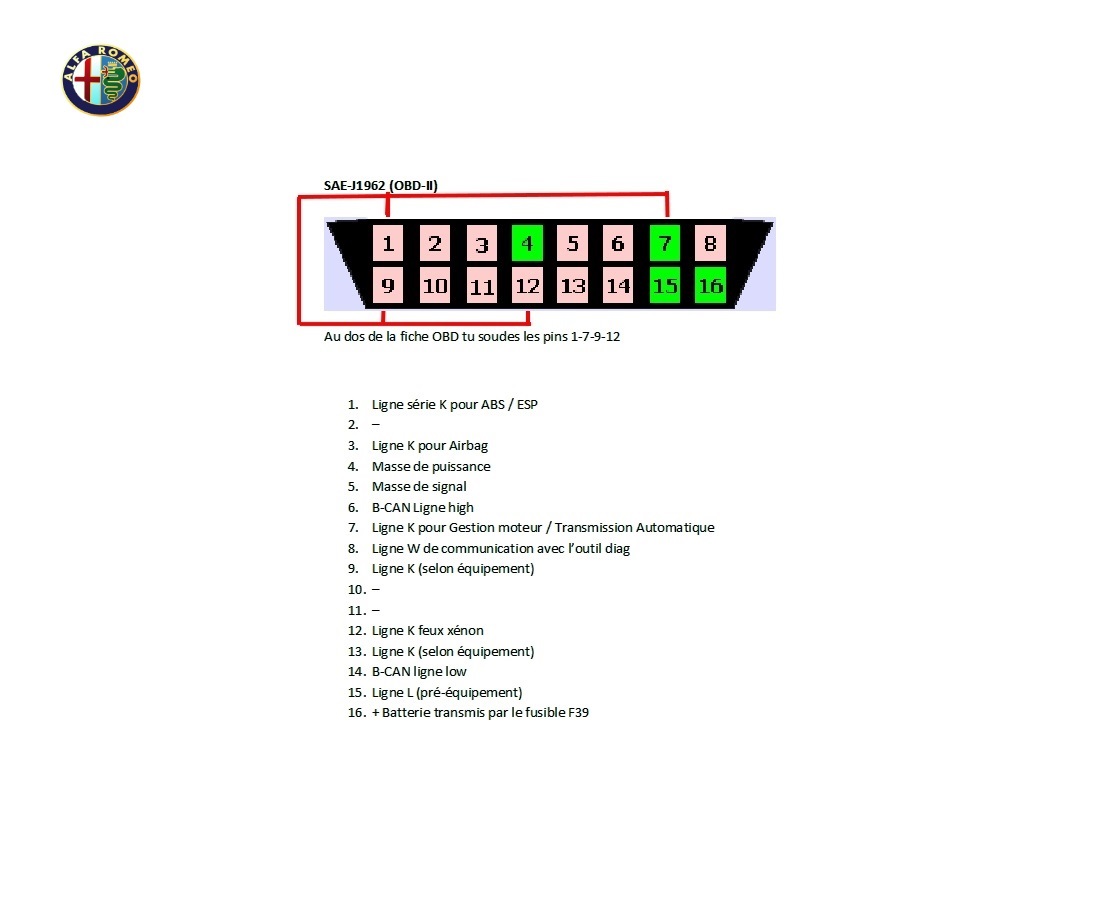

Tu peux aussi souder le pin 3



OBD modification.jpg

Modifié par Antinomique-159
modif
