Problème durites NF75 manquantes !

[donleone83]

Bonjour à tous et merci d'avance de vos réponses,



Je me permets de créer ce sujet car je suis possesseur d'une Alfa Romeo 159 1.9 JTDm 16V de 2006 depuis 4 mois et je rencontre un problème..



En effet, suite à une panne (durite de gazole qui à lâché), je me suis rendu compte que j'avais une durite d'air manquante et sûrement une mal connectée...

On ne peut plus faire confiance même en achetant chez un professionnel...



J'ai 2 tuyaux qui ne sont pas connectés, je pense qu'ils se rendent à la boîte de dépression du turbo... Vous pourrez découvrir ça sur les photos jointes (entourés en rouge).

Est-ce que quelqu'un qui aurait le même moteur que moi pourrait m'envoyer une photo pour que je puisse résoudre ce problème en reconnectant les durites au bon endroit !

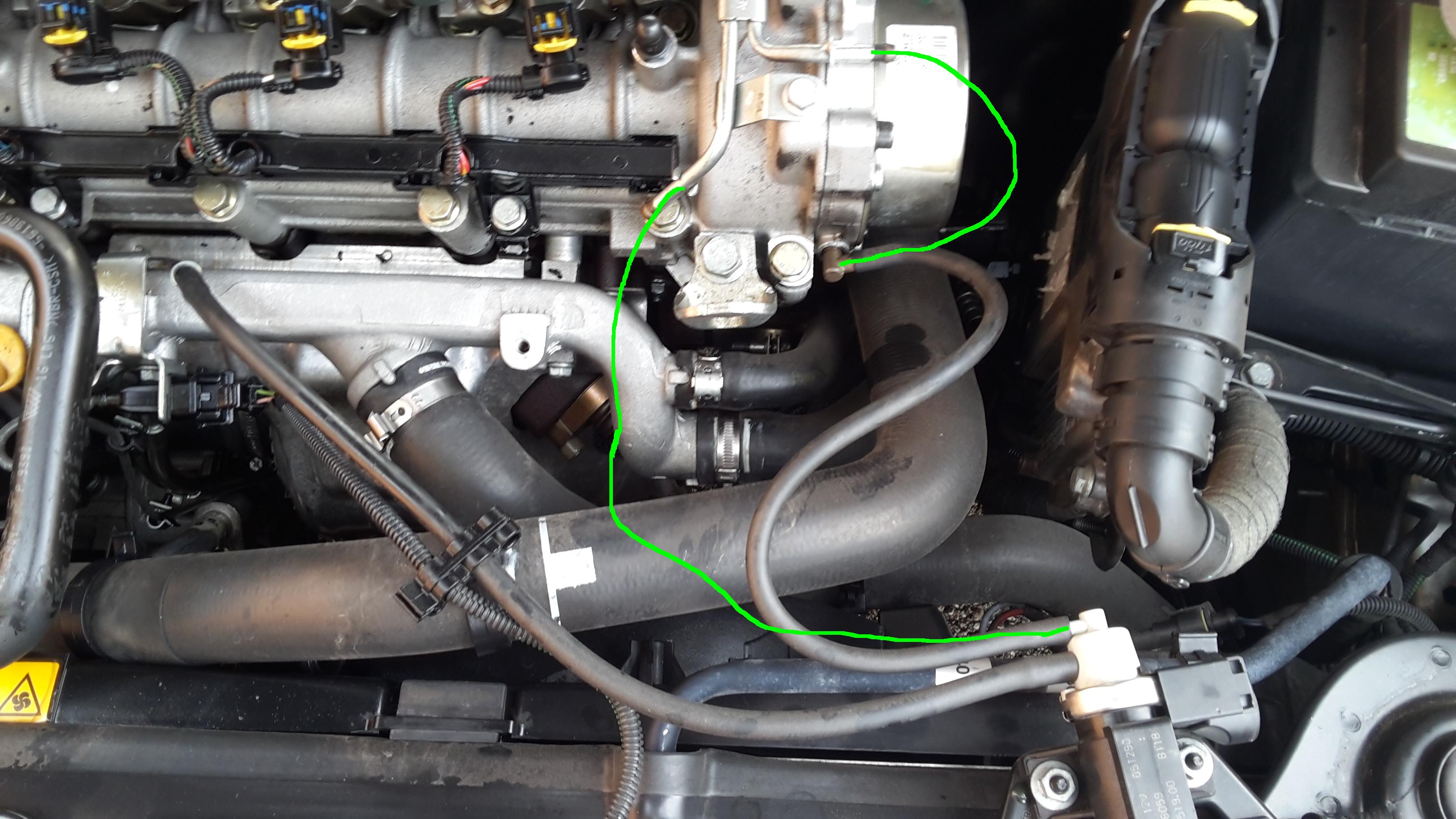

Ou me confirmer que le schéma que j'ai réalisé en vert et à main levée (lol), est le bon ?



D'ailleurs à quoi servent ces 2 tuyaux qui semblent se diriger vers la boîte de dépression ?? Si quelqu'un peut m'explique le fonctionnement de tout ce système, ce serait génial !!!



Merci encore !



A très vite.



Romain

[Phil36]

Ce sujet n'est pas à la bonne place , je le déplace en section "Mécanique "

Merci de ta compréhension et d'y faire attention la prochaine fois.

[donleone83]

Vraiment désolé ! Novice sur le site j'ai effectivement fait une erreur !



Merci

[Phil36]

Pas grave on en apprend tous les jours et à tout âge .

[mich]

Bonjour,



regardes ce sujet, il y a des photos des fameuses durites.



[donleone83]

Merci Mich, cependant, sur ces photos la durite suit bien le schéma que j'ai proposé mais il n'y à pas ces 2 tuyaux qui arrivent comme sur la mienne et qui passent au dessus du moteur vers l'arrière.



J'avais déjà vu des photos de ce moteur, et il y à un espèce de pontage qui va direct vers la pompe à vide...
