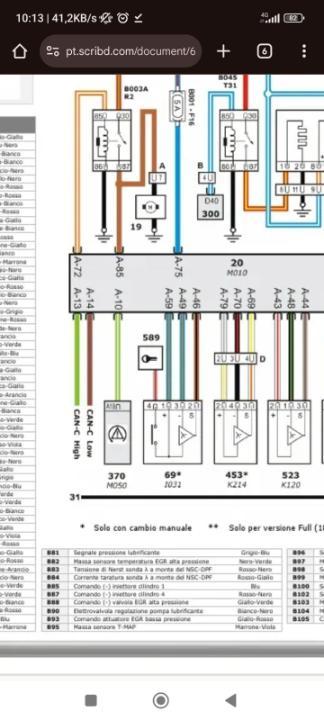

baltador Posté(e) le 26 Octobre dernier Signaler Posté(e) le 26 Octobre dernier Bonjour à tous, Je cherche à localiser le CAN bus côté BSI sur ma Giulia 2.2 JTD 180ch Lusso 2018. J’ai vu sur un schémas trouvé sur internet que c'était A13 et A14 sous la boîte à gants, mais je ne le trouve pas exactement sur le boitier. Je pense que ca serais sur la fiche blanche tout en bas du boitier a droite ?? Car il y a deux fils torsadé ensemble marron et vert comme indiqué sur le schémas Est-ce que quelqu’un peut me confirmer l’emplacement exact et le câblage côté BSI ? Et également si il est possible qu'il y est plusieurs câbles BUS CAN car la je vois 2 paire marron et vert dans ce faisceau. Merci d’avance pour vos conseils !
Dluisao Posté(e) le 26 Octobre dernier Signaler Posté(e) le 26 Octobre dernier Oui il y a plusieurs réseaux can bus différents. C'est un bcm body computers et pas un BSI , c'est différent 😉. De quelle can bus avez besoin ? Il suffit de tester les fils que vous avez besoin avec la prise OBD déterminé de quelle can bus il s'agit.
baltador Posté(e) le 26 Octobre dernier Auteur Signaler Posté(e) le 26 Octobre dernier il y a 5 minutes, Dluisao a dit : Oui il y a plusieurs réseaux can bus différents. C'est un bcm body computers et pas un BSI , c'est différent 😉. De quelle can bus avez besoin ? Il suffit de tester les fils que vous avez besoin avec la prise OBD déterminé de quelle can bus il s'agit. Merci de ta réponse On ma dis exactement ceci "" OBD 3-11 or OBD 6-14 3 - can high 11 - can low or below the glove box, BSI unit: green - can high brown - can low"" que je pouvais utilisé les pins sur la prise OBD mais je voulais me brancher ailleurs pour cacher dans ce compartiment du bcm body computers.
Dluisao Posté(e) le 26 Octobre dernier Signaler Posté(e) le 26 Octobre dernier Il y a un connecteur derrière ce bcm avec le can bus HL par exemple pin 9 et 24.
baltador Posté(e) le 26 Octobre dernier Auteur Signaler Posté(e) le 26 Octobre dernier il y a 4 minutes, Dluisao a dit : Il y a un connecteur derrière ce bcm avec le can bus HL par exemple pin 9 et 24. enfaite j'ai besoin du CAN moteur pins 6 = High, 14 = Low de l’OBD-II mais dans ce BCM pour suivre infos du moteur : régime, charge, vitesse… derriere le BCM? ou voit tu les pins 9 et 24
Dluisao Posté(e) le 26 Octobre dernier Signaler Posté(e) le 26 Octobre dernier Il y a plusieurs can bus pas que deux. Il y a bien le pin6/14 canHL qui est au ,pin 9 24 arrière bcm. Il y a bien le 3/11 aussi c'est bon. Il y a aussi le 12/13 Il y a aussi le 1/9 4 réseaux en gros dessus.
baltador Posté(e) le 26 Octobre dernier Auteur Signaler Posté(e) le 26 Octobre dernier il y a 6 minutes, Dluisao a dit : Il y a plusieurs can bus pas que deux. Il y a bien le pin6/14 canHL qui est au ,pin 9 24 arrière bcm. Il y a bien le 3/11 aussi c'est bon. Il y a aussi le 12/13 Il y a aussi le 1/9 4 réseaux en gros dessus. donc je dois me brancher sur quel fiche pour avoir le 9 et 24? car je vois 6 connecteur branché sur le bcm, deux noirs 1 marron 1 vert 1 bleu et 1 blanc
Dluisao Posté(e) le 26 Octobre dernier Signaler Posté(e) le 26 Octobre dernier Cela dépends de la version du bcm. Il y a un connecteur ou deux derrière. Le plus gros derrière normalement.

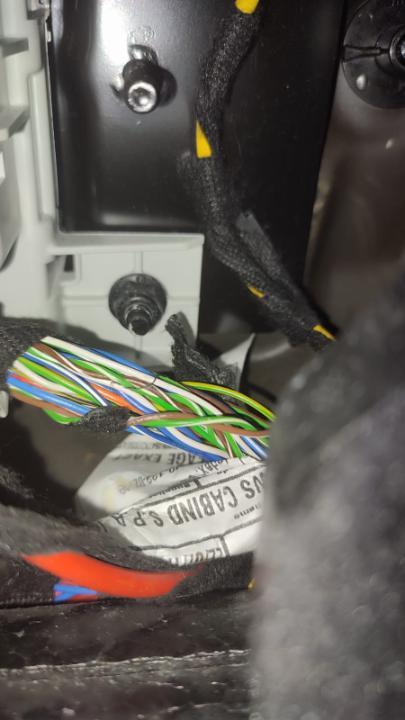

baltador Posté(e) le 26 Octobre dernier Auteur Signaler Posté(e) le 26 Octobre dernier Il y a 1 heure, Dluisao a dit : Cela dépends de la version du bcm. Il y a un connecteur ou deux derrière. Le plus gros derrière normalement. il y a rien derriere tout est devant comme sur la photo ...
Dluisao Posté(e) le 27 Octobre dernier Signaler Posté(e) le 27 Octobre dernier Le 26/10/2025 at 16:43, baltador a dit : il y a rien derriere tout est devant comme sur la photo ... Ok ok je vérifierai la version la , sans rien derrière.
