Démontage moteur essuie-glace Alfa 156 SW


gil64

Recommended Posts

Salut à tous ,

Aujourd'hui petit reportage sur le démontage d'un moteur d'essuie-glace d'une 156 sw complètement grippé .

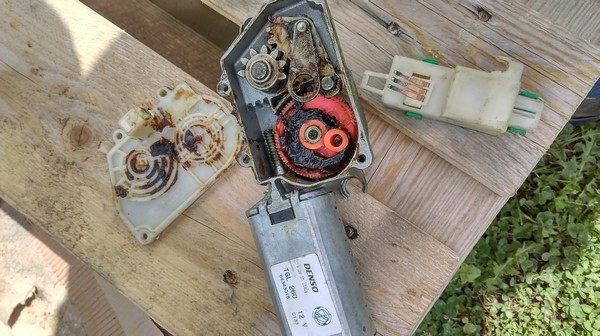

Après dévissé les 4 vis du fond blanc , déclipsé le petit boitier qui contient la platine verte ( """ATTENTION au broches """""" ) , on tombe sur ça:


pas ragoutant mais bon ...




S'ensuit le démontage de l'axe principal sans oublier de retirer la rondelle clavette au bout :




On a plus qu'a mettre un écrou en bout et taper gentiment dessus , l'axe se retire entièrement après quelques efforts quand même.

Prendre un repère pour la roue dentelée rouge et

Une fois tout démonté , nettoyage



IMAG0447.jpg.20d3d34998712607504a93e22195c311.jpgIMAG0448.jpg.b2836e59ac9389aebae7bcfd60086206.jpg



IMAG0450.jpg.8797674a6657d33c67f5ad4c147548b8.jpgIMAG0451.jpg.3b1fb5075ad9fb300d8b219e86831732.jpg





Ne pas oublier de changer le joint sur l'axe

Avant                                                                                  Après

IMAG0449.jpg.aaa81631feeff0caf7ce98f938ee9abf.jpg     IMAG0452.jpg.fe389f8f9c09b832d1ad39bcd32e9964.jpg



Suite du nettoyage

IMAG0453.jpg.8f831b7883cd398ef5998f2a33894f6d.jpgIMAG0454.jpg.b0257e53b6c6ab15cc7a3d4ceef2fc8b.jpg




Voilà un moteur bien propre et qui fonctionne de nouveau

Remontage dans le sens inverse , sans oublier de graisser un peu (graisse au lithium pour moi )

Si lors de l'essai du moteur , l'essuie-glace s'arrête au milieu , vérifier les lamelles qui viennent sur la platine au dos de la roue rouge .

En espérant vous avoir aider ...

Modifié par gil64
Lien vers le commentaire
Partager sur d’autres sites

Merci Gil pour ce tutoriel super détaillé....Top! Comme d'habitude ;)

Tu peux rajouter que lorsque le moteur d'essai glace s'arrête au milieu du par brise, ça provient d'une piste en cuivre sur la platine qui est coupée au ras de la soudure...Du coup faux contact!
