Lumière boîte à gants et lampe miroir de courtoisie ne s'allume pas alfa 159

[Julien57]

Bonsoir à tous,

J'ai un petit souci avec les lumières, de la boîte à gants et au niveau du pare soleil passager. Elles ne s'allument pas.

J'ai regardé les ampoules, elles sont bonnes et les fusibles aussi.

Avez vous une piste ?

Salutations Julien

[fabdu117]

Salut,

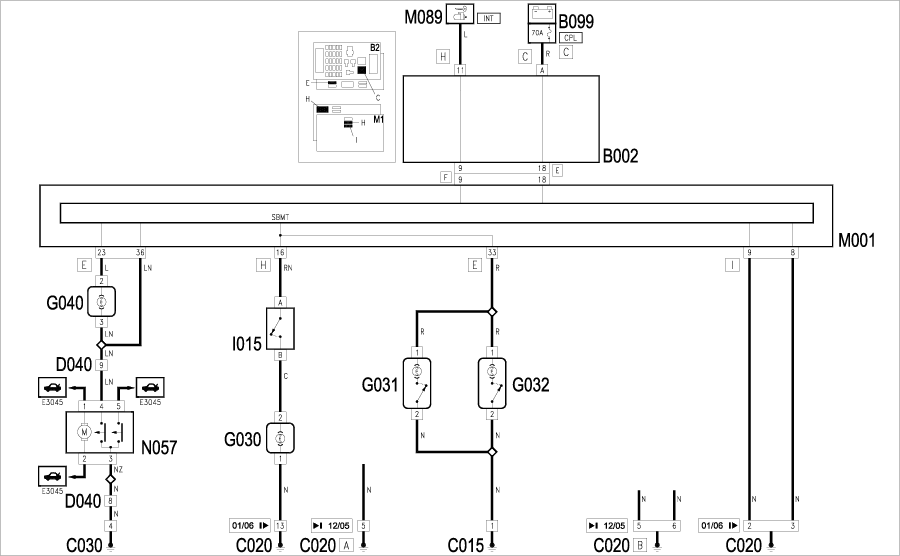

M001 = ordinateur de bord (boite à fusible dans l’habitacle)

I015 = contacteur de boite à gant

G030 = lampe boite à gant

G031 = Lampe pare soleil conducteur

G032 = Lampe pare soleil passager



La lampe pare soleil coté conducteur fonctionne, si elle ne fonctionne pas ça pourrait être ta batterie, l'ordinateur de bord coupe l'alimentation en cas de batterie faible (c'est ce que veut dire le SBMT). Ça le fait même moteur tournant ?



Sinon ça ressemble fort à un problème interne au calculateur de bord, puisque les pare soleil et la boite à gant sont branché ensemble dans l'ordinateur de bord.





[Julien57]

Hello, merci pour ton retour.

La batterie est neuve et même quand le moteur est en marche, ça ne s'allume pas 😵‍💫

[fabdu117]

Et la lumière côté conducteur fonctionne ?

[Julien57]

Je n'ai pas de lumière dans le pare soleil côté conducteur. Sinon toutes les autres lampes plafonniers, bas de porte.... fonctionnent

[fabdu117]

Tu pourrais avec multiecuscan vérifiée la tension de la batterie dans l'ordinateur de bord ?

[Julien57]

Je n'ai pas cette application 🙄

[fabdu117]

Tu pourrais peut-être avoir l'info avec une valise classic, tu pourrais aussi lire les codes défaut de l'ordinateur de bord.

[Julien57]

Je n'ai aucun défaut. Valise passait il y a une semaine.

[fabdu117]

Je pense que c'est un problème avec le mode eco, essaye de voiture la tension mesuré par l'ordinateur de bord.

[Julien57]

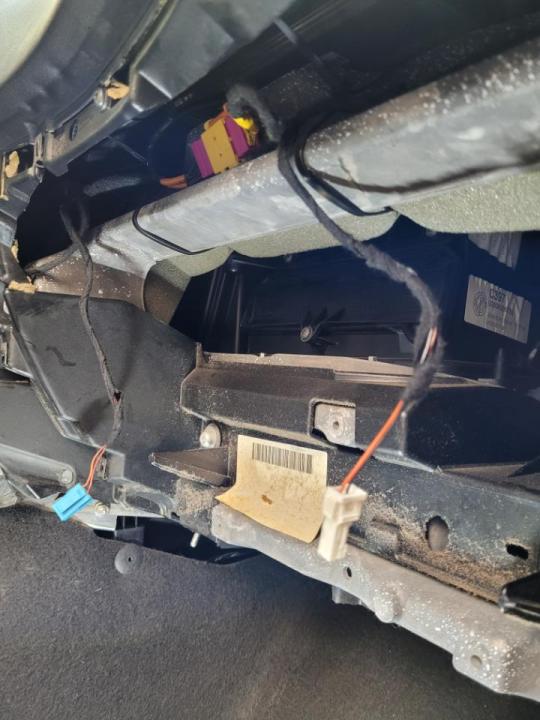

J'ai tout démonté (plafonnier, boîte à gants...) pour voir si tout était branché. Et ben tout est branché 😅

Il faut que je rebranche la valise ?

[fabdu117]

Oui et regarde la tension mesuré par l'ordinateur de bord.

[Julien57]

il y a 11 minutes, fabdu117 a dit :

Oui et regarde la tension mesuré par l'ordinateur de bord.

Ok je vous tiendrai au courant

[Julien57]

Bonjour, la seule valeur que j'ai, c'est la tension de la batterie. Quand le moteur est au ralenti, je suis entre 13,94v et 14v

[Julien57]

J'ai démonté le capteur de boîte à gants et c'est toujours pareil,  pas d'éclairage à l'intérieur 😓

[Commandatore]

On est d'accord que ce sont des ampoules et pas des LED?

[Julien57]

Il y a 2 heures, Commandatore a dit :

On est d'accord que ce sont des ampoules et pas des LED?

Oui oui c'est bien des ampoules

[fabdu117]

le dernier test c'est de tester la tension sur les pin de l'ordinateur de bord :

• Pin 16 du connecteur H
• Pin 33 du connecteur E



C'est la boite à fusible sous le volant, mais pas facile à démonter.

[Julien57]

Il y a 12 heures, fabdu117 a dit :

le dernier test c'est de tester la tension sur les pin de l'ordinateur de bord :

• Pin 16 du connecteur H
• Pin 33 du connecteur E



C'est la boite à fusible sous le volant, mais pas facile à démonter.

Merci de ton retour, je vais essayer de démonter la boîte à fusibles dès que j'aurai 5min. Je vous tiens au courant 👍

[fabdu117]

J'espère qu'il y en aura...



... du courant 😁

[fabdu117]

Par contre pour le test il faut que tous les connecteur soit branché.

Si tu en débranche avec la batterie branché il va y avoir des erreur de partout, pense à la débrancher.

[Julien57]

Ok 👌

[Julien57]

Salut, bon j'ai déconnecté toutes les fiches électriques.

J'en ai profité pour mettre un coup de bombe nettoyant contact sur toutes les fiches.

Il n'y a pas d'oxidation. Par contre je n'arrive pas mettre mon multimètre sur les pins car les cordons électrique sont trop gros.

Et le connecteur H, il se situe derrière le boîtier?

[Julien57]

Y a t'il un fusible pour la lampe du plafonier et de la boîte à gant ?

Si oui, quel est l'emplacement ?

Merci

[fabdu117]

Non il n'y à pas de fusible spécifique, il y a un gros fusible qui protège l'ordinateur de bord.



Regarde sur l'image tu la position du connecteur H.
