[TUTO] dépose boite de transfert (PTU) sur Q4


Tetededelco

Recommended Posts

Bonjour à tous



Dans les problèmes que j'avais à résoudre sur ma Bréra 3.2 Q4, le principal était le remplacement de la boite de transfert (appelée PTU pour Power Transmision Unit) pour cause de palier de sortie complètement HS : bruit abominable, fuite, jeu...

Cette boîte est fabriquée par ZF (Deutsch Qualamitaat...) et je n'ai pas trouvé d'info dessus quant à son démontage. Dans ePer on trouve des références pour les joints spi mais rien d'autres. Impossible également de trouver une méthode de dépose sur le net ou dans Elearn.

Après avoir trouvé une boite de transfert en état (bien que réparée comme beaucoup avec un "bouchon" dégueu mais qui semble être une réparation officielle, voir le sujet que j'ai créé), je me suis demandé comment la changer sans déposer tous le groupe moto-propulseur.



J'ai la chance d'être voisin d'un petits garage très sympa où mon pote Nico pouvait me prêter un pont, je me suis donc attelé à une tentative de dépose "par voie basse", en laissant le maximum de matos en place.

Donc dans l'ordre, dépose de :

- conduit d'échappement du banc de cylindres avant

- arbre de transmission

- bras anticouple inférieurs du moteur

- cardan droit

- l'arbre de sorti de la boite de transfert vers le cardan (qui n'est rien d'autre qu'une rallonge) sinon ça ne passe pas, on n'arrive pas à l'écarter suffisamment de la BVA

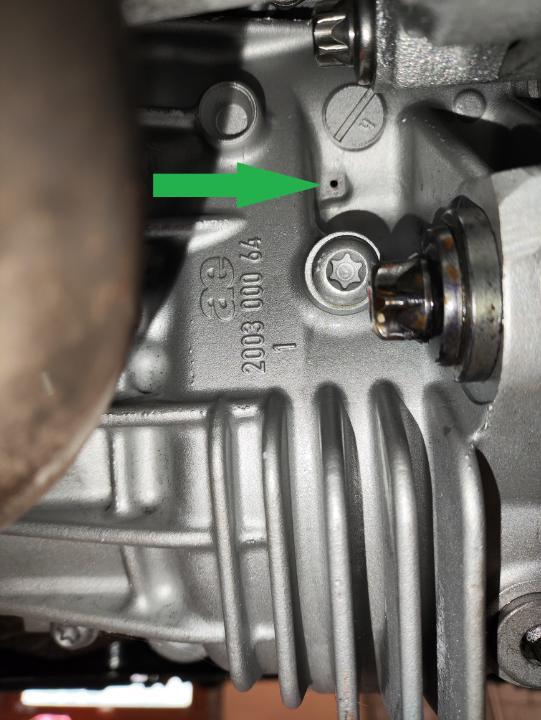

- 4 vis de fixation de la boite de transfert sur la boite auto (pas simple car peu de place pour les deux vis supérieures, l'une d'elle ne sort qu'avec la boite de transfert d'ailleurs) et deux vis coté sortie vers cardan



Et là c'est tout bon, la boite de transfert est par terre. Il nous à fallu quand même quelques heures et des noeuds au cerveau pour en arriver là...

Attention, il faut vidanger la BVA au préalable car l'huile de celle-ci communique avec le haut de la boite de transfert (le bas a sa propre huile)



Je découvre maintenant le bruit du V6 et un fonctionnement bien plus agréable 😉



Je me demande bien ce qui a pu arriver à cette boite de transfert pour qu'elle soit HS à ce point à 135000 km... Peut être que des pneus trop différents en diamètre ont été utilisés ? A noter que mon joint à billes coté pont arrière commençait à coincer. C'est la même conception que sur ma JEEP et le même problème : l'eau et les cochonneries finissent par rentrer par la jonction entre le soufflet et l'arbre.



Lien vers le commentaire
Partager sur d’autres sites

  • il y a 1 an...

salut , je suis entrain de changer ma boite de transfert , j ai suivi ton tuto , top , mais j ai un souci pour les deux vis du haut , j ai aucun clé qui passe , avec quoi tu les as dévissé ?                            merci

Lien vers le commentaire
Partager sur d’autres sites

Salut



Je me souviens que j'avais galèré, mais de mémoire je l'avais fait avec une clé plate à cliquet. Mais ça date un peu et depuis j'ai démonté pas mal de choses....

Lien vers le commentaire
Partager sur d’autres sites

  • il y a 2 weeks...
Le 30/08/2022 at 22:52, Tetededelco a dit :

Bonjour à tous



Dans les problèmes que j'avais à résoudre sur ma Bréra 3.2 Q4, le principal était le remplacement de la boite de transfert (appelée PTU pour Power Transmision Unit) pour cause de palier de sortie complètement HS : bruit abominable, fuite, jeu...

Cette boîte est fabriquée par ZF (Deutsch Qualamitaat...) et je n'ai pas trouvé d'info dessus quant à son démontage. Dans ePer on trouve des références pour les joints spi mais rien d'autres. Impossible également de trouver une méthode de dépose sur le net ou dans Elearn.

Après avoir trouvé une boite de transfert en état (bien que réparée comme beaucoup avec un "bouchon" dégueu mais qui semble être une réparation officielle, voir le sujet que j'ai créé), je me suis demandé comment la changer sans déposer tous le groupe moto-propulseur.



J'ai la chance d'être voisin d'un petits garage très sympa où mon pote Nico pouvait me prêter un pont, je me suis donc attelé à une tentative de dépose "par voie basse", en laissant le maximum de matos en place.

Donc dans l'ordre, dépose de :

- conduit d'échappement du banc de cylindres avant

- arbre de transmission

- bras anticouple inférieurs du moteur

- cardan droit

- l'arbre de sorti de la boite de transfert vers le cardan (qui n'est rien d'autre qu'une rallonge) sinon ça ne passe pas, on n'arrive pas à l'écarter suffisamment de la BVA

- 4 vis de fixation de la boite de transfert sur la boite auto (pas simple car peu de place pour les deux vis supérieures, l'une d'elle ne sort qu'avec la boite de transfert d'ailleurs) et deux vis coté sortie vers cardan



Et là c'est tout bon, la boite de transfert est par terre. Il nous à fallu quand même quelques heures et des noeuds au cerveau pour en arriver là...

Attention, il faut vidanger la BVA au préalable car l'huile de celle-ci communique avec le haut de la boite de transfert (le bas a sa propre huile)



Je découvre maintenant le bruit du V6 et un fonctionnement bien plus agréable 😉



Je me demande bien ce qui a pu arriver à cette boite de transfert pour qu'elle soit HS à ce point à 135000 km... Peut être que des pneus trop différents en diamètre ont été utilisés ? A noter que mon joint à billes coté pont arrière commençait à coincer. C'est la même conception que sur ma JEEP et le même problème : l'eau et les cochonneries finissent par rentrer par la jonction entre le soufflet et l'arbre.





Lien vers le commentaire
Partager sur d’autres sites

bonsoir ,

encore une petite question , j ai réussi a dévisser toutes les vis , une belle galére pour les deux dernier , maintenant je bloque pour désolidariser la boite de transfert et l arbre de sortie vers la cardan , j ai défais les 3 vis mais rien bouge , alors avant d insisté je vous savoir s il y a une astuce ?

merci

Lien vers le commentaire
Partager sur d’autres sites

  • il y a 3 month...
Le 30/08/2022 at 22:52, Tetededelco a dit :

Bonjour à tous



Dans les problèmes que j'avais à résoudre sur ma Bréra 3.2 Q4, le principal était le remplacement de la boite de transfert (appelée PTU pour Power Transmision Unit) pour cause de palier de sortie complètement HS : bruit abominable, fuite, jeu...

Cette boîte est fabriquée par ZF (Deutsch Qualamitaat...) et je n'ai pas trouvé d'info dessus quant à son démontage. Dans ePer on trouve des références pour les joints spi mais rien d'autres. Impossible également de trouver une méthode de dépose sur le net ou dans Elearn.

Après avoir trouvé une boite de transfert en état (bien que réparée comme beaucoup avec un "bouchon" dégueu mais qui semble être une réparation officielle, voir le sujet que j'ai créé), je me suis demandé comment la changer sans déposer tous le groupe moto-propulseur.



J'ai la chance d'être voisin d'un petits garage très sympa où mon pote Nico pouvait me prêter un pont, je me suis donc attelé à une tentative de dépose "par voie basse", en laissant le maximum de matos en place.

Donc dans l'ordre, dépose de :

- conduit d'échappement du banc de cylindres avant

- arbre de transmission

- bras anticouple inférieurs du moteur

- cardan droit

- l'arbre de sorti de la boite de transfert vers le cardan (qui n'est rien d'autre qu'une rallonge) sinon ça ne passe pas, on n'arrive pas à l'écarter suffisamment de la BVA

- 4 vis de fixation de la boite de transfert sur la boite auto (pas simple car peu de place pour les deux vis supérieures, l'une d'elle ne sort qu'avec la boite de transfert d'ailleurs) et deux vis coté sortie vers cardan



Et là c'est tout bon, la boite de transfert est par terre. Il nous à fallu quand même quelques heures et des noeuds au cerveau pour en arriver là...

Attention, il faut vidanger la BVA au préalable car l'huile de celle-ci communique avec le haut de la boite de transfert (le bas a sa propre huile)



Je découvre maintenant le bruit du V6 et un fonctionnement bien plus agréable 😉



Je me demande bien ce qui a pu arriver à cette boite de transfert pour qu'elle soit HS à ce point à 135000 km... Peut être que des pneus trop différents en diamètre ont été utilisés ? A noter que mon joint à billes coté pont arrière commençait à coincer. C'est la même conception que sur ma JEEP et le même problème : l'eau et les cochonneries finissent par rentrer par la jonction entre le soufflet et l'arbre.



Bonjour Tetededelco,

Désolé pour le déterrage, mais cela fait maintenant 3 ans que j'aie un problème vibration dans l'habitacle et ronflement qui vient soit de la boîte ou de la boîte de transfert ????

J'ai changé la boîte, pas de changement.

J'ai changé l'arbre de transmission par un neuf démontable avec paliers neufs, pas changement....

Quels étaient tes symptômes pour en déduire que la boîte était morte ?

J'ai déjà songé à la changer ou la faire refaire, mais là je réfléchis car je ne voudrais pas encore changer une pièce pour rien (arbre de transmission 1500€ et boîte 500€)

Dans l'attente et merci d'avance, alfistement,

Lien vers le commentaire
Partager sur d’autres sites

Bonjour



Pour moi c'était simple : une belle fuite d'huile à la sortie de la boite de transfert, et en secouant le bout d'arbre, on sentait clairement un jeu.



J'ai ouvert la boîte de transfert et le roulement de sortie était vraiment archi mort. Curieux car aucun autre signe de détérioration.



Et mon cas semble très très isolé

Lien vers le commentaire
Partager sur d’autres sites

Il y a 6 heures, Tetededelco a dit :

Bonjour



Pour moi c'était simple : une belle fuite d'huile à la sortie de la boite de transfert, et en secouant le bout d'arbre, on sentait clairement un jeu.



J'ai ouvert la boîte de transfert et le roulement de sortie était vraiment archi mort. Curieux car aucun autre signe de détérioration.



Et mon cas semble très très isolé

Ok, moi je sais plus du tout quoi faire, changement 4 roulements, cardans avants, arbre de transmission, pneus, le tout neuf + changement de boîte (volant moteur + embrayage) et toujours ce bruit avec des vibrations à partir de 50 /60kmh en augmentation avec la vitesse.

Je vais continuer mes recherches.

Merci pour la réponse, alfistement,

Lien vers le commentaire
