Covering Carbone Console Alfa 156


gil64

Recommended Posts

Salut à tous ,

Pour tout ceux que le gris de la console centrale ennuie un peu , petite " transformation " avec un covering carbone mat

Rien de bien sorcier , il vous faudra juste un bon sèche cheveux ( ou un décapeur thermique réglable en intensité de chaleur ) ,un scalpel , une aiguille et beaucoup de patience



Plastique du levier de vitesse

3 visses à retirer ,le reste se déclipse tout simplement

Petit passage au Spontex vert pour une meilleure adhérence et c'est parti




On viens tendre le cover par dessus , objectif zéro bulle , jusqu'ici rien de compliqué

On viens rabattre les parties droite sur le dessous

IMG_20201227_150616.jpg.883d076f3465c9a7517d71df4ce5a858.jpg IMG_20201227_150605.jpg.f21bdaf1719ae38313be89e2303654b5.jpg



C'est là qu'il faut jouer du sèche cheveux pour venir tendre les angles arrondis sans trop chauffer non plus

On en profite pour  faire l'empreinte du logement des boutons en chauffant également gentiment et en appuyant avec un doigt

IMG_20201227_152311.jpg.28eedc9abfdb293a9c5854ac073b1617.jpgIMG_20201227_152316.jpg.16d3786a4f78ae02a3d6c5b9bf0e6813.jpg





Une fois que c'est fait , on coupe le centre en étoile et on le rabat dessous , faut pas hésiter à chauffer un peu si besoin

Ne pas oublier de faire les trous pour les diodes au dessus des boutons

IMG_20201227_152817.jpg.ef4f9697631568f71df3ff56151d0362.jpg IMG_20201227_152809.jpg.5ef52546668458926ff6449116242eae.jpg



Jusqu'ici ça va , alors on remet les boutons en place

IMG_20201227_153732.jpg.069c6221065f0ce5cfe7ad47eb5177a0.jpgIMG_20201227_155051.jpg.eaeef529b05e276cb1df95a4372cb70a.jpg



Pour l'intérieur

On coupe en laissant de quoi rabattre sur le dessous , d'abord les côtés droits et ensuite les courbes en chauffant toujours un peu




Et au final le petit essai qui va bien


Lien à poster
Partager sur d’autres sites

Pour le restant de la console , même principe qu'au dessus avec quand même un peu plus de travail de découpe et de raccords .

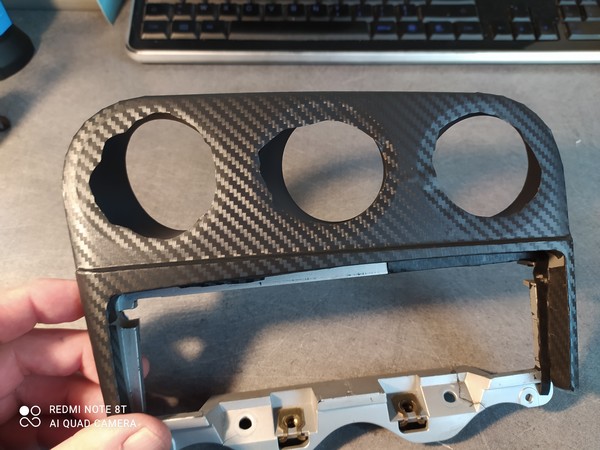

Le haut de la console

Passage au Spontex vert et pose du premier cover du bas jusqu'en haut de l'emplacement de l'autoradio







Deuxième cover ,la partie supérieure avec l'angle au dessus du poste en faisant attention de respecter ( à peu près ) les lignes du cover du dessous




C'est là qu'il faut être attentionné , le tout étant de raccorder le haut et le bas sans trop que ça se voit





Comme l'autre cover , on rabat d'abord les parties droites puis les angles en chauffant



Lien à poster
Partager sur d’autres sites

Suite et fin du Covering avec le boitier de commande de chauffage

Beaucoup de découpes à faire ,avant et après la pose du cover

Pareil que pour les autres , Stontex vert . . . .

On part de là




Et le démontage










Pour arriver à ça

Les boutons se retirent en deux parties , la grise qui viens par le dessus et la blanche par dessous

Le Warning coulisse simplement et les "vitres" se déclipsent par l'intérieur

Les molettes chromées se lèvent et se déclipsent par les dessus également




Bon , là j'ai oublié des faire des photos , et oui , désolé

Avant la pose du cover ( en une partie ) faire les 3 trous des boutons de commandes puis le poser en prenant soin de ne pas faire de bulles , chauffer juste ce qu'il faut pour les empreintes des boutons et on remonte le tout

Ça devrait donner ça





Petit essai à blanc avant de tout remonter





Lien à poster
Partager sur d’autres sites

C'est du boulot propre!

Et en plus, lorsque c'est bien fait, ça peut tenir des années! Le mien a été posée il y a quatre ans et ça ne bouge pas..

Pour compléter, il faut bien chauffer, même les parties planes; histoire de "ramollir" la colle, et aussi le cover, au moment de la pose, l'ensemble épouse bien les pièces et certains arrondis( si vous avez fait gaffe de ne pas laisser de traces de doigts,côté colle bien sur.. ).

C'est d'ailleurs le seul "souci" de la pose, les traces de doigts, si ça doit décoller, ce sera là, au niveau de ces traces...



Modifié par -Remus-
Lien à poster
Partager sur d’autres sites
il y a une heure, tonton77 a dit :





par contre je veux bien la boule a momo jackie tuning  🤣😂

Si je chope ton adresse tu y as droit à la boule momo tuning 🤣🤣🤣🤣

Lien à poster
Partager sur d’autres sites
Il y a 5 heures, tonton77 a dit :

@-Remus- 😍😍😍 je valide l'intérieur de giulietta. c'est tout simplement MAGNIFIQUE



@gil64 tu peux pas je vis sur une ile dessert 😂

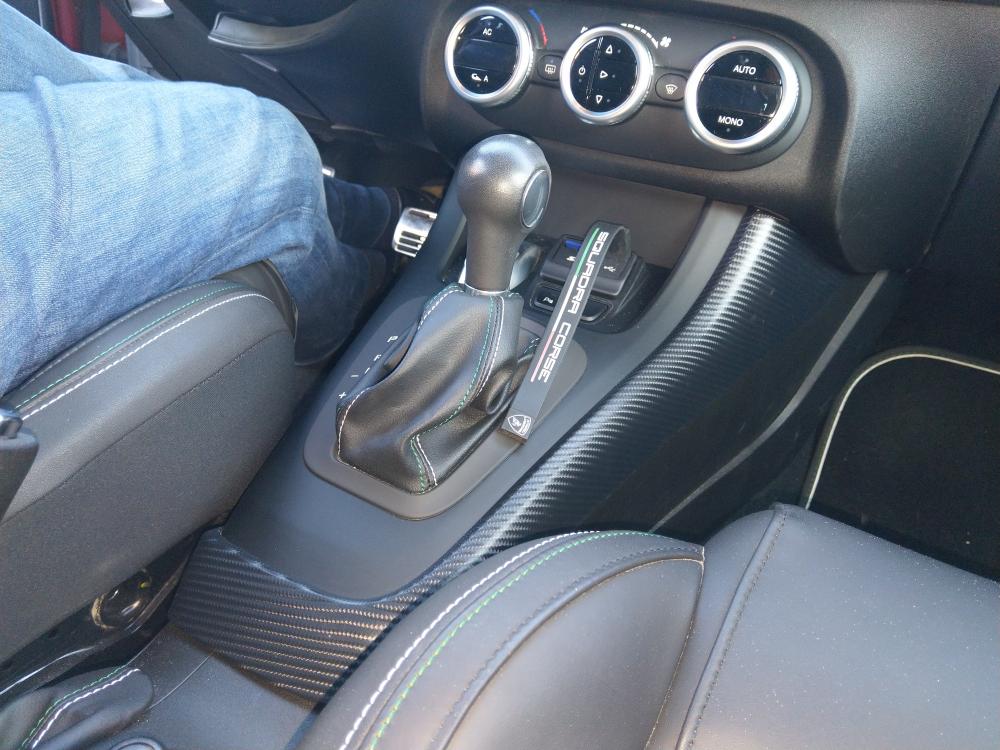

Merci Tonton...Voici les portières et contour boite de vitesseIMG_20181018_181158.thumb.jpg.0f32b3f343339fc44a15bfb0b31bea79.jpgIMG_20181018_181102.thumb.jpg.379996282a5dd8cfc4063f05cd803ccb.jpg

Lien à poster
Partager sur d’autres sites
  • 4 weeks later...

Pour finir ce Covering , fallait un autoradio , c'est chose faite .

C'est parti !!



La bête en question  ( Au passage acheté moins de 15 € à la casse )




On commence par faire le tour du poste pour retirer les visses




Ce qui nous donne ça. . . .

Alors en premier on retire ce qui est fléché en vert ,c'est à dire les 2 plastiques sur les bords de l'entrée du CD ( ils servent à refléter la lumière des diodes ) puis le cache anti poussière de l'entrée du CD

Ce qui est cerclé en blanc , on y touche pas , c'est le " verrouillage " qui tiens l'écran derrière .

Fléchée en rouge ,on dévisse .


Ça donne ça


Puis ça




Après un petit nettoyage de la façade on peu commencer




Comme toute première fois j'ai testé et galéré un peu , pour moi , la façon la plus simple à été de poser le Cover en entier dessus et de lisser tout en faisant les trous au fur et à mesure .


La suite

Ne pas oublier de faire les trous pour l'extraction de l'autoradio


Le voilà fini


Et remonté


Et mis en place dans la console




Après on aime ou on aime pas , c'est juste une histoire de goût , moi je suis assez satisfait du rendu , même si en photo ça rend quand même moins bien qu'en vrai .

Lien à poster
Partager sur d’autres sites

Chapeau l'artiste !

C'est galère à poser et encore plus suivant la qualité du stickers.
J'ai jamais réussi à faire des pièces compliquées comme celles-çi.

Lien à poster
Partager sur d’autres sites
  • 4 weeks later...

Petite modification de dernière minute....





Lien à poster
Partager sur d’autres sites

Ah oui, pas mal.
Il est jolis ce gris là.

Ca me fait penser que je dois refaire les montants de portières ...

Perso, j'avais essayé de faire un covering carbon comme toi, au moment ou j'ai fait la modif en 2din,
J'ai malheureusement laissé tomber car j'ai pas réussi à avoir un résultat propre au niveau des manomètres.
C'est dommage car ça aurait masqué les quelques petits défauts.

Je te tire mon chapeau, encore une fois.
