[Tuto] Peinture Derrière La Calandre:

Recommended Posts

Ma 159 m'avait été vendue avec le pare-choc avant repeint, cependant derrière la calandre il y a normalement du noir mat. J'ai donc remédié au problème et je vous propose ce petit tuto.

Temps: 2 heures environ (dépose-pose et masquage) hors temps de séchage.

Outils et fournitures: embout Torx 30, clé allen 6, tournevis cruciforme, clé de 8, scotch de masquage, peinture spécial auto :bigrir: , papier à poncer grain 800

Voila le chantier, attention au linguet d'ouverture du capot lors de la phase de dépose du PC:


On enlève les 4 vis torx


Puis dessous on enlève les vis avec la clé de 8 et la clé allen de 6


Dans les ailes on enlève les vis de 8 et cruciformes du pare boue



Dessous le pare choc, on dépose les vis torx de 30 (côté extérieur, car l'autre sert à tenir la plaque de protection)


Maintenant on passe au dégraffage du pare-choc. Pour cela il suffit de tirer en commençant par le côté roue.



Il faut faire attention au linguet qui sert à l'ouverture du capot









































Modifié par jack1716
Rajout des photos disparues

Partager ce message


Lien à poster
Partager sur d’autres sites

Voila donc la 159 en mode DTM :unedent:


On déconnecte les antibrouillards, vous remarquerez qu'il y a une autre connectique vide, je suppose que c'est celle-ci qui doit recevoir l'option lave phares


On passe au démontage de la calandre chromée (6 vis cruciforme)


Remarque: Si les vis ont été beaucoup trop serrées (dans mon cas) vous n'aurez pas trop choix que de faire levier sur la vis avec un tournevis plat car l'insert va tourner dans le plastique. Une fois l'ensemble sorti il faudra sortir la vis de son insert avec un étau et une bonne visseuse. Avec une bonne colle, j'ai remis les inserts dans leurs emplacements.


Voila donc la calandre démontée, on enlève les bestioles éclatées puis on ponce avec un papier de grain 800 pour casser le vernis afin que la peinture accroche.

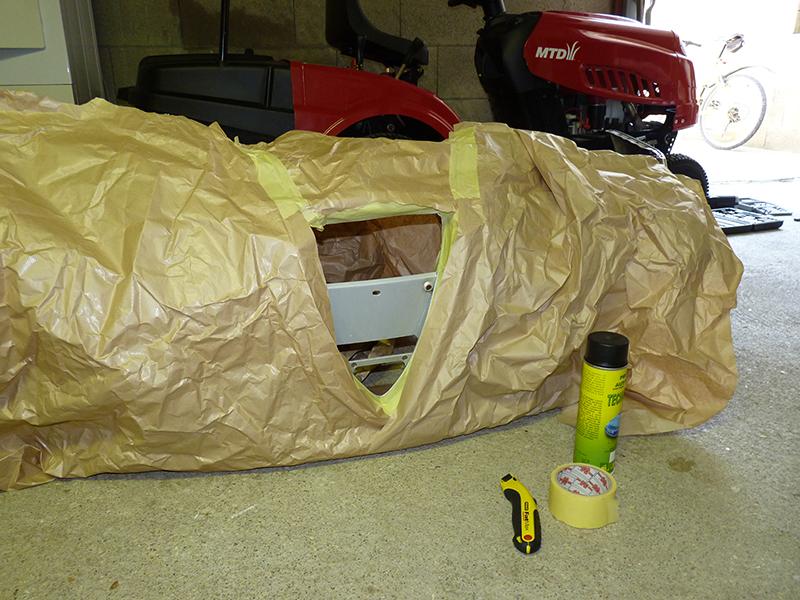

On protège

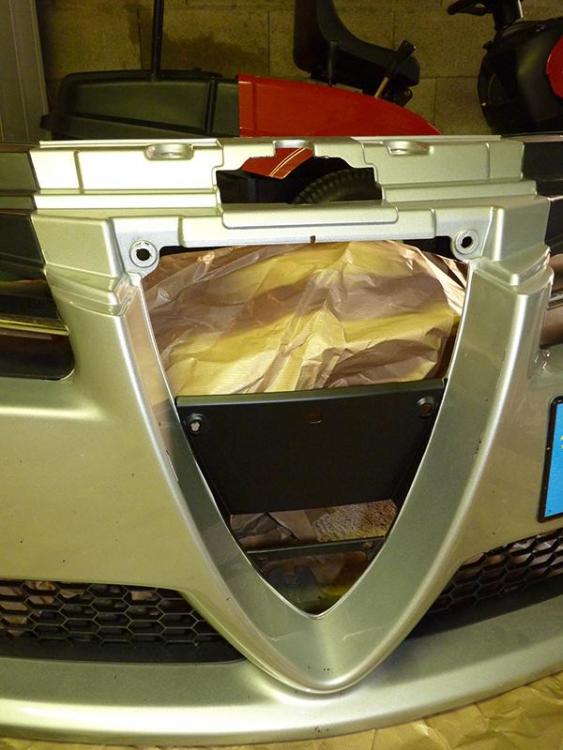

J'ai préféré mettre deux couches (4 à 6 heures de séchage) et voila ce que ça donne


Pendant que ça sèche on fait briller le chrome de la calandre

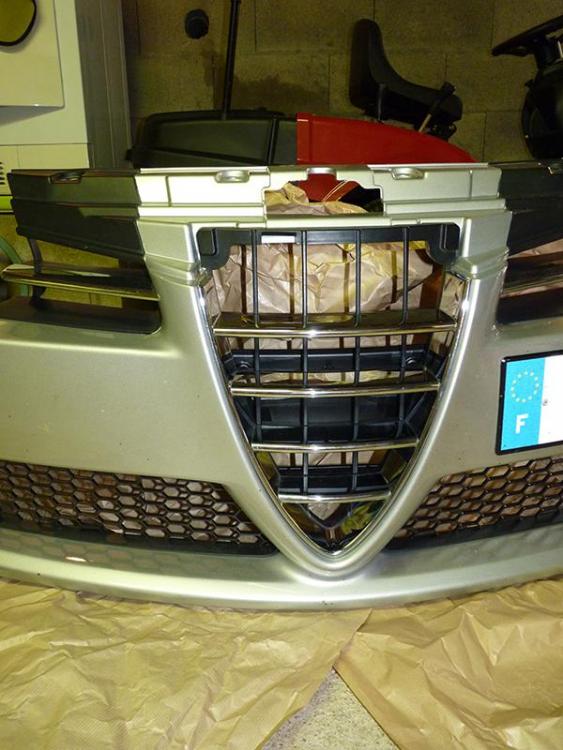

Une fois sec, remontage


Opération inverse, on remonte le tout. On vérifie le bon fonctionnement des anti-brouillards, j'en ai profité pour vérifier le reste

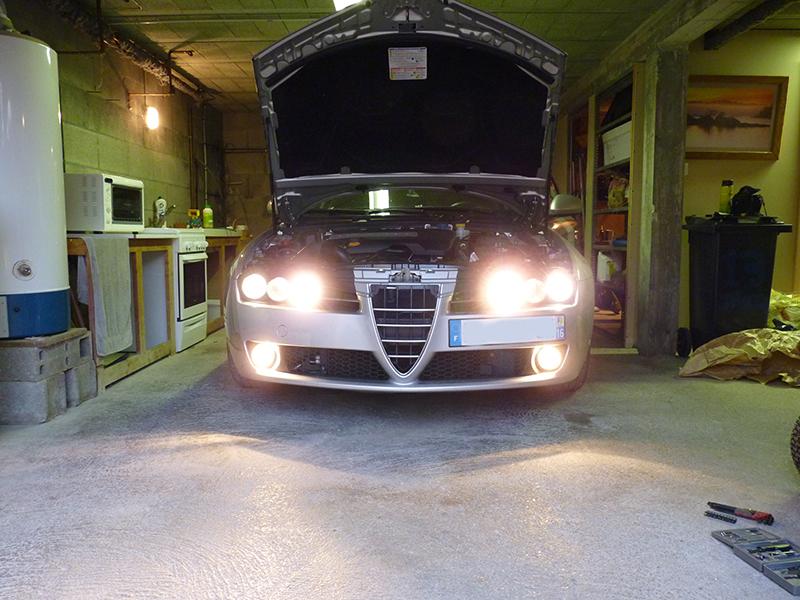

Résultat final:


Si vous avez des questions ou remarques, hésitez pas ;)

PS: mon logo et mon anti-brouillard gauche sont pourri, le changement est prévu...


Partager ce message


Lien à poster
Partager sur d’autres sites

C'est vrai que c'est plus joli avec le noir.

Il est bien fait ton tuto avec les petits ronds de couleur, ça change des flèches.

Partager ce message


Lien à poster
Partager sur d’autres sites

Excellent tuto!

Même si j'ai pas de 159, sur les 156 on a aussi ce "soucis" de peinture derrière la calandre

Partager ce message


Lien à poster
Partager sur d’autres sites

Super tuto, complet et précis !

J avais eu le même problème de peinture et c'est vrai que ça à tendance à "defigurer" la 159 :(

Partager ce message


Lien à poster
Partager sur d’autres sites

Il y a exactement le même souci sur les Aronde P 60 avec un croisillon derrière la calandre que tout le monde s'évertue à peindre et qu'il faut laisser noir. Je vous ferai un tuto, si vous voulez. :laugh:

Bravo, en tout cas.

Partager ce message


Lien à poster
Partager sur d’autres sites

super jack1716 !! j'épingle ton sujet !!!

Partager ce message


Lien à poster
Partager sur d’autres sites

Bravo, j'avais le même problème sur Blanchette ... quand je l'ai acheté.

En faisant changer mes plaquettes de frein AV, Alfa m'a fait un travail impeccable pour 35 € TTC (peinture + M.O); pas de quoi s'en priver ...

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci les gars :blush:

j'en avais marre de cette barre grise dégueu. Lors du changement de l'anti-brouillard, j'essaierai de faire un tuto. Merci pour l'épinglage du sujet.

35 euros en concession c'est pas cher.

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui, une bombe de peinture + 30mns main d'oeuvre

Partager ce message


Lien à poster
Partager sur d’autres sites

J'avais le même "problème", résolu en 5 minutes avec du plastidip, sans rien démonter. Propre et net.

Partager ce message


Lien à poster
Partager sur d’autres sites

Comment tu as fait ? Je suis curieux, je ne connais pas. En gros, je me suis fait ch**r pour rien. :aro_mdr:

Partager ce message


Lien à poster
Partager sur d’autres sites

Je viens de tomber sur le site du plastidip, ça n'a pas l'air mal. Dans ggogle image, j'ai vu des applications sur jantes et une calandre audi.

http://www.plastidip.com/home_solutions/Plasti_Dip

Partager ce message


Lien à poster
Partager sur d’autres sites

Moi je l'ai repeins en 5 mn chrono... Pas besoin de démonter tout le parechoc ni rien du tout.

J'ai pris une bombe noir special tuning voiture.

J'ai vaporiser à travers la calandre, et tout de suite nettoyer le nid d'abeille au white spirit, et du tout facon j'avais même rien sur le nid d'abeille car avec le spray de la bombe tout passe à travers, franchement le résultat est identique et le nid d'abeille brille toujours autant ^^

Partager ce message


Lien à poster
Partager sur d’autres sites

Il va falloir que je fasse de la spéléologie dans mes archives pour essayer de les retrouver.😉

Partager ce message


Lien à poster
Partager sur d’autres sites

N'oublie pas le casque avec ta petite loupiote hein ...:aro_mdr:

Partager ce message


Lien à poster
Partager sur d’autres sites
