[Tuto] : Changement Des Ampoules De Tableau De Bord 156 Ph.2

Recommended Posts

Ce soir, je me suis attaqué au remplacement des ampoules des 3 manos de la 156, l'une d'entre elles était tombée en rideau.



J'ai d'abord cru que ça allait être une grosse opération, et en fait, c'est tout simple (comptez 1h en prenant son temps) :



D'abord, il vous faudra un tournevis cruciforme, un héxa (de 3 de mémoire) et éventuellement un cruci d'horloger.

Et bien sur, 6 ampoules neuves W1.2W. ^_^



aro tuto  (0).JPG



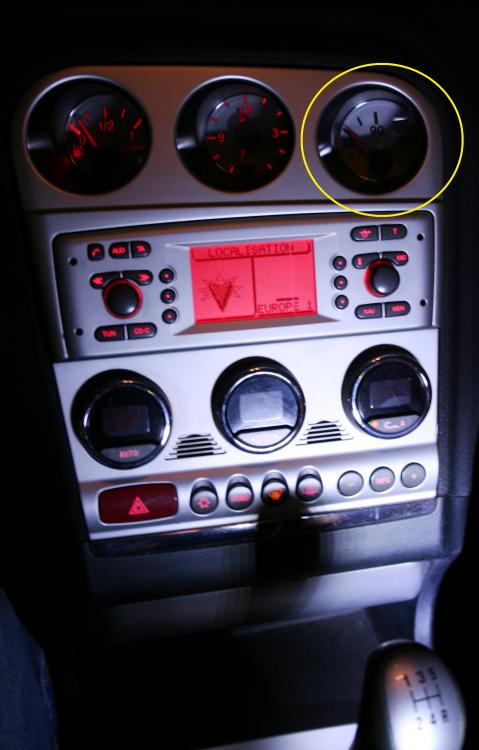

Donc ce soir, on agit pour régler ça, un mano dans l'obscurité :

aro tuto  (1).JPG



Etape 1 : sortir l'autoradio avec les pinces qui vont bien :

aro tuto  (2).JPG



Etape 2 : Pas la peine de tout déconnecter l'autoradio, il suffit de le placer correctement (sans griffer la console!), mais par contre, il faut retirer le support métallique entre la console et l'autoradio.

Ça donne accès à 4 vis qu'on va retirer. On retirera aussi les 2 vis latérales (hexa sur les bords) :



aro tuto  (3).JPG



Etape 3 : Ensuite, il suffit de tirer gentiment en prenant soin de tirer vers l'avant la partie basse (clim) pour dégager les 2 pas de vis communs (ceux du milieu).

Et ça donne ça :



aro tuto  (4).JPG



Etape 4 : Il y a 4 grosses vis à défaire (attention de ne pas les faire tomber à l'intérieur de la console!).

Ensuite, ça vient tout seul.

aro tuto  (5).JPG



Etape 5 : On tire. Au dos, on voit les slots des ampoules et l'alim du bloc (qu'on va défaire).



aro tuto  (6).JPG



On obtient donc ça :



aro tuto  (8).JPG



Etape 6 : Si on veut être puriste, on en profitera pour déposer la glace transparente histoire de tout nettoyer: Il y a 4 micro-vis à retirer :



aro tuto  (9).JPG



Etape 7 : On change les ampoules en tournant les slots d'un quart de tour et on tire les ampoules clipsées.

On remplace tout, et on remet ça en place :



aro tuto  (10).JPG



Etape 8 : Et on teste avant de revisser :

aro tuto  (11).JPG



Ça marche! (Penser à vérifier le check des voyants eau et essence à la mise sous contact).

Reste à remonter le bloc avec ses 4 vis.

Puis on va remettre l'élément du haut de la console en commençant par le bas (on tire la partie basse pour remettre les pas de vis centraux ensemble). Attention, il y a 2 pattes en haut à remettre en appuyant dessus avec un tournevis plat.



Etape 9 : On revisse en commençant par les 2 vis extérieures (on a besoin d'1mm de débattement pour passer les rondelles des vis.



aro tuto  (12).JPG



On replace toutes les vis, on sert, on remet l'autoradio et zou!!!





Puis on remet les vis intérieures, les latérales et c'est bouclé.
