Rebuild v6 3.2 JTS Q4 Brera


fabdu117
 Share

Recommended Posts

Je suis actuellement en train de refaire un v6 3.2 JTS pour ma Brera qui est dan mon garage depuis plusieurs années, suite à un manque d'huile les coussinets ont fondue (j'ai acheté le véhicule en panne).

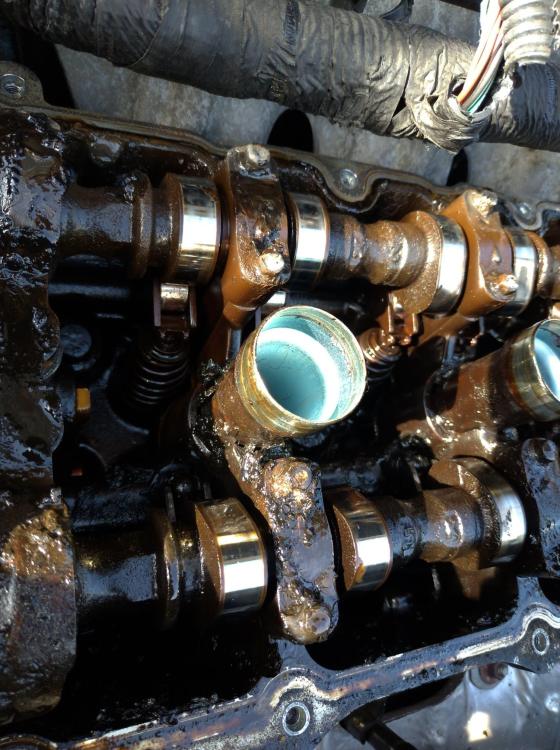

J'ai trouvé une 159 3.2 JTS complète qui refusais de démarrer suite à un changement de distribution, et la surprise du goudron partout dans le moteur et le premier banc de cylindre décalé de plusieurs dents.

151832714_1127694630992880_2992660264856580671_n.thumb.jpg.1b73a2edfba8fcb0798a2c290464e7d8.jpg



Je décide de tout démonter, et nouvelle surprise banc de cylindre décalé à touché 😤.




C'est parti pour un rebuild complet, finalement je vais récupéré les culasse du moteur d'origine de la Brera et garder que le bas moteur de la 159.

J’envoie le bloc à faire déglacé et les culasse au surfaçage.



Remontage du bloc avec coussinet ACL Race, moins chère que d'origine chez alfa 😅.





Nettoyage complet des pistons et bielles pour retiré toute trace de l'ancienne huile. Plus ça brille plus c'est puissant





En revanche j'ai gardé la segmentation d'origine, a 150€ HT par cylindre chez Alfa 🤑 non merci.



C'est de toute beauté 😍



Rodage des soupapes




Changement des joints de queues de soupapes.




Nouveau joint de culasse et visses neuve.




Remontage de la distribution, ça au moins l'ancien proprio ne la pas cassé.




Il est quand même moins jolie avec ces carters.




Je vous rassure j'ai installé les carters pour protéger de la poussière, mais je vais tout nettoyer plus tard.

Lien vers le commentaire
Partager sur d’autres sites

  • Nofioul changed the title to Rebuild v6 3.2 JTS Q4 Brera
Il y a 3 heures, Fabalfa156 a dit :

Bonjour,



c'est du beau boulot, bravo! Concernant les segments que tu as conservés, que donnait le jeu à la coupe? tu étais dans les tolérances constructeur?



bonne continuation

J'ai mesuré les jeu de segment je suis à la limite haute du constructeur, j'ai appeler mon rectifieur qui ma dit que pour des cylindre de plus 88mm de diamètre on était encore large.

Lien vers le commentaire
Partager sur d’autres sites

Le 12/01/2022 at 00:47, fabdu117 a dit :

Je suis actuellement en train de refaire un v6 3.2 JTS pour ma Brera qui est dan mon garage depuis plusieurs années, suite à un manque d'huile les coussinets ont fondue (j'ai acheté le véhicule en panne).



J'ai trouvé une 159 3.2 JTS complète qui refusais de démarrer suite à un changement de distribution, et la surprise du goudron partout dans le moteur et le premier banc de cylindre décalé de plusieurs dents.

151832714_1127694630992880_2992660264856580671_n.thumb.jpg.1b73a2edfba8fcb0798a2c290464e7d8.jpg



Je décide de tout démonter, et nouvelle surprise banc de cylindre décalé à touché 😤.




C'est parti pour un rebuild complet, finalement je vais récupéré les culasse du moteur d'origine de la Brera et garder que le bas moteur de la 159.

J’envoie le bloc à faire déglacé et les culasse au surfaçage.



Remontage du bloc avec coussinet ACL Race, moins chère que d'origine chez alfa 😅.





Nettoyage complet des pistons et bielles pour retiré toute trace de l'ancienne huile. Plus ça brille plus c'est puissant





En revanche j'ai gardé la segmentation d'origine, a 150€ HT par cylindre chez Alfa 🤑 non merci.



C'est de toute beauté 😍



Rodage des soupapes




Changement des joints de queues de soupapes.




Nouveau joint de culasse et visses neuve.




Remontage de la distribution, ça au moins l'ancien proprio ne la pas cassé.




Il est quand même moins jolie avec ces carters.




Je vous rassure j'ai installé les carters pour protéger de la poussière, mais je vais tout nettoyer plus tard.

C'est magnifique FABDU mais j'espère que je n'aurai jamais à faire cela sur la mienne, j'en suis en plus incapable et le faire faire cela doit couter bonbon.
